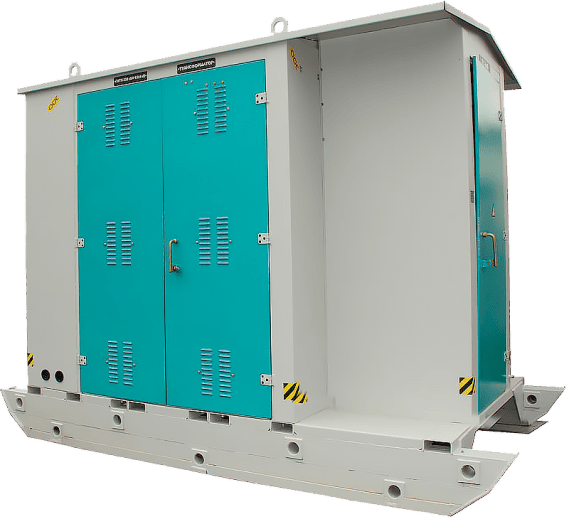

КТПН-ALSA/kz на напряжение 6(10)/0,4кВ

Характеристики

• Габаритные размеры одно тр. КТПН (кабельный ввод) (ШхГхВ)
• Для установки трансформаторов до 63 кВа - 1700x1500x2307 мм;
• Для установки трансформаторов 100-250 кВа - 2000x3400x2540 мм;
• Для установки трансформаторов 400-630 кВа - 2600х4000х2800 мм
• Количество силовых трансформаторов 1 или 2
• Мощность силового трансформатора, 63; 100; 160; 250; 400; 630кВА
• Номинальное напряжение, Кв 6 (10)/0,4 (0,23 по заказу)
• Оборудование РУВН, (6)10 кВ: - коммутационные аппараты (выключатели нагрузки, разъединители); камеры KCO-3M с коммутационными аппаратами РУ-0,4 кВ панели распределительные типа Щ070
• Условие эксплуатации от минус 40 до плюс 45 °С, У3 по ГОСТ 15150-69
